CAMARAS IP - INTRODUCCION Y APLICACIONES
¿Qué son las camaras ip?
|
Las camaras ip, son vídeocamaras de vigilancia que tienen la particularidad de enviar las señales de video (y en muchos casos audio), pudiendo estar conectadas directamente a un Router ADSL, o bien a un concentrador de una Red Local, para poder visualizar en directo las imagenes bien dentro de una red local (LAN), o através de cualquier equipo conectado a Internet (WAN) pudiendo estar situado en qualquier parte del mundo.
A la vez, las camaras ip permiten el envío de alarmas por medio de E-mail, la grabación de secuencias de imágenes, o de fotogramas, en formato digital en equipos informaticos situados tanto dentro de una LAN como de la WAN, permitiendo de esta forma verificar posteriormente lo que ha sucedido en el lugar o lugares vigilados. |
 |
|
¿Cómo, donde, y a que se conectan las camaras ip? |
 |
¿Qué es necesario para utilizar camaras ip? |
| Las camaras ip actualmente se pueden instalar en cualquier sitio que disponga de conexión a Internet mediante Router ADSL o XDSL (Con dirección IP fija, aunque algunos modelos también permiten IP dinámica), incluso otros modelos de camaras ip permiten que esa conexión no sea permanente y que cuando sea necesaria se pueda realizar por medio de un Modem convencional a la línea telefónica básica. |
¿Cómo son internamente las camaras ip? |
Las camaras ip internamente están constituidas por la “cámara” de Vídeo propiamente dicha
(Lentes, sensor de imagen, procesador digital de señal), por un “motor” de compresión de imagen (Chip
encargado de comprimir al máximo la información contenida en las imágenes) y por un ordenador” en
miniatura (CPU, FLASH, DRAM, y módulo ETHERNET/ WIFI) encargado en exclusiva de gestionar
procesos propios, tales como la compresión de las imágenes, el envío de imágenes, la gestión de alarmas
y avisos, la gestión de las autorizaciones para visualizar imágenes, ... en definitiva, las camaras ip son un equipo
totalmente autónomo, lo que permite conectarlo en el caso mas sencillo directamente a un Router ADSL, y
a la red eléctrica y de esta forma estar enviando imágenes del emplazamiento donde este situada.
Tambien es posible conectar las camaras ip como un equipo más dentro de una Red Local, y
debido a que generalmente las redes locales tienen conexión a Internet, saliendo de esta forma las
imágenes al exterior de la misma manera que lo hace el resto de la información de la Red. |
¿Qué aplicaciones tienen las camaras ip? |
Algunas de las aplicaciones mas frecuentes de las camaras ip son la vigilancia de:
- Viviendas, permitiendo visionar la propia vivienda desde la oficina, desde un hotel, cuando estamos de
vacaciones.
- Negocios, permitiendo controlar por ejemplo varias sucursales de una cadena de tiendas, gasolineras.
- Instalaciones industriales, almacenes, zonas de aparcamiento, Muelles de descarga, accesos,....
incluso determinados procesos de maquinaria o medidores.
- Hosteleria, Restauración, Instalaciones deportivas.
- Lugares Turisticos, cada día es mas frecuente que Organismos oficiales, como Comunidades
Autónomas, Ayuntamientos, promocionen sus zonas turisticas, o lugares emblematicos de las ciudades,
instalaciones deportivas, ... implementado en sus páginas Web las imágenes procedentes de camaras ip estrategicamente situadas en esos lugares.
Estas son resumidas algunas de las aplicaciones camaras ip con mas demanda. |
¿Qué ventajas tiene las camaras ip frente a los sistemas de
vigilancia CCTV tradicionales? |
Las camaras ip poseen muchas ventajas frente a los sistemas tradicionales de vigilancia mediante
Circuito Cerrado de TV (CCTV), las fundamentales son:
- Acceso Remoto: La observación y grabación de los eventos no tiene por que realizarse “in situ” como
requieren los sistemas CCTV.
- Costo reducido: La instalación es mucho mas flexible ya que se basa en la infraestructura de la Red
Local existente o nueva, o también en en la conexión directa a un Router, bien por cable o de forma
inalámbrica (Wireless LAN). Se elimina el costo de los sistemas de grabación digital de los CCTV, ya que
las grabaciones de las camaras ip se realizan en el disco duro de un PC de la propia red local o en un PC remoto.
- Flexibilidad frente a la ampliación del sistema: Los sitemas tradicionales CCTV generalmente
requieren duplicar los sistemas de monitorización cuando se amplia el sistema, los sistemas de camaras ip permiten su ampliación sin necesidad de invertir en nuevos sistemas de monitorización.
|
¿Es posible transformar el sistema de vigilancia CCTV existente en un sistema de
camaras ip? |

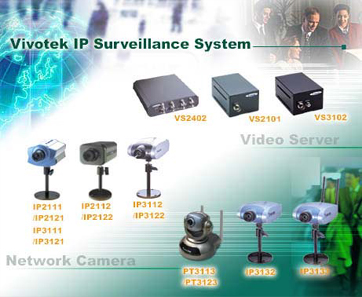

Sí, es posible convertir un Sistema de Vigilancia CCTV en camaras ip, mediante los Servidores de
Vídeo IP.
Un Servidor de Vídeo es una de las partes integradas en el interior de una camara ip.
El Servidor de Vídeo internamente está constituido por uno o varios “conversores” Analógico-Digitales
(Chip que pasa la señal de vídeo analógica de las cámaras a formato digital), “motor” de compresión de
imagen Chip encargado de comprimir al máximo la información contenida en las imágenes), y por un “ordenador” en miniatura (CPU, FLASH, DRAM, y módulo ETHERNET) encargado en exclusiva de
gestionar procesos propios, tales como la compresión de las imágenes, el envío de imágenes, la gestión
de alarmas y avisos, la gestión de las autorizaciones para visualizar imágenes, ... en definitiva es un
equipo totalmente autónomo, lo que permite conectarlo, en el caso mas sencillo directamente a un Router
ADSL, y a la red eléctrica y de esta forma poder enviar imágenes del sistema tradicional de CCTV. |
¿Es posible en un sistema de camaras ip disponer de los controles de
movimiento de las camaras, como en los sistemas CCTV tradicionales? |
Sí, es posible controlar las camaras ip como en los Sistema de Vigilancia CCTV tradicionales.
Dentro de la gama de camaras ip existe una gran variedad en función de las aplicación que le vaya
a dar, en general existen cámaras Fijas y Cámaras con movimiento. Las Cámaras “Pan-Tilt” (P/T) así
llamadas por disponer de posibilidad de movimiento Horizontal y Vertical, permitien crear un sistema de
vigilancia con gran cobertura y gran flexibilidad, ya que en muchas ocasiones pueden sustituir a varias
cámaras fijas.
La visualización de las camaras ip con movimiento y el manejo de las mísmas se puede realizar a distancia
mediante el Internet Explorer, simplemente tecleando la dirección IP privada ó pública de las camaras ip en
función de que se visualicen desde la LAN ó la WAN. Inmediatamente será solicitado introducir el Nombre
de Usuario y Contraseña, y esto dará paso a la visualización de las imágenes. En la pantalla de
visualización estarán presentes las herramientas de software que permiten girar la cámara, llevarla a las
posición prestablecida etc.etc.
|
¿Es posible conectar sensores externos de alarma a las camaras ip? |
Sí, es posible conectar sensores de alarma externos a las camaras ip, todas las Cámaras y
Servidores de Vídeo disponen de entradas para conectar opcionalmente Sensores Externos
complementarios a los sistemas que incluyen de fabrica, por ejemplo detectores PIR convencionales para
poder cubrir la detección de movimiento que pudiera provenir de angulos no cubiertos por la cámara.
En general las camaras ip así como los servidores de Vídeo disponen un complejo sistema de
detección de movimiento mediante el análisis instantaneo y continuado de las variaciones que se
producen en los fotogramas de vídeo que registra el sensor óptico. Este sistema permite graduar el nivel
de detección de movimiento en la escena, y por ejemplo poder discriminar si en la escena ha entrado un“coche” o un “peatón”, incluso en algunos modelos es posible generar distintas areas dentro de la escena,
y cada una con distinta sensibilidad al movimiento.
|
¿Es posible accionar dispositivos de forma remota desde las camaras ip? |
Sí, es posible la conexión de un relé que maneje por ejemplo el encendido de luces, o por ejemplo la
apertura de una puerta. Las camaras ip y Servidores de Vídeo disponen de una salida Abierto-
Cerrado, que se controla desde el software de visualización. |
¿Es posible situar las camaras ip en exteriores? |
Las camaras ip, y en general todas las cámaras de TV. Están diseñadas para su uso en interiores,
en condiciones normales de polvo y humedad y temperatura.
Para la utilización de las camaras ip o de las camaras de TV en exteriores o en interiores donde las
condiciones de trabajo sean extremas, es necesario utilizar Carcasas de Protección adecuadas a la
utilización que se le vaya a dar. Existe gran variedad de carcasas, Estancas, con Ventilación, con
Calefacción, Metalicas, de Plastico,... cada aplicación aconsejará la elección del modelo adecuado.
|
¿Qué protección tiene el acceso a las camaras ip? |
Las camaras ip y los Servidores de Video disponen en su software interno de apartados de
seguridad que permiten en general establecer diferentes niveles de seguridad en el acceso a las mísmas. Los Niveles son:
Administrador: Acceso mediante Nombre de usuario y Contraseña a la configuración total de la cámara.
Usuario: Acceso mediante Nombre de usuario y Contraseña a la visualización de las imágenes y manejo
del relé de salida.
Demo: Acceso libre a la visualización sin necesidad de identificación.
|
¿Cuántos usuarios se pueden conectar simultaneamente a las camaras ip? |
El número de observadores simultaneos que admiten las camaras ip y los servidores de Vídeo en
general es de alrededor de 10 a 20. También es posible enviar “snapshots” de forma automatica y con
périodo de refresco de pocos segundos, a una página Web determinada para que el público en general
pueda acceder a esas imágenes. |
¿Es posible transmitir Audio desde camaras ip? |
En general la mayoría de las camaras ip disponen de microfonos de alta sensibilidad incorporados
en la propia cámara, con objeto de poder transmitir audio mediante el protocolo de conexión UDP. |
¿Qué sistemas de compresión de vídeo utilizan las camaras ip? |
El sistema de Compresión de Imágen que utilizan las camaras ip tiene como objetivo hacer que la
información obtenida del sensor de imagen, que es muy voluminosa, y que si no se tratara
adecuadamente haría imposible su envío por los cables de la red Local o de las líneas telefónicas, ocupe
lo menos posible, sin que por ello las imágenes enviadas sufran deterioro en la calidad o en la
visualización.
En definitiva los sistemas de compresión de imagen tienen como objetivo ajustar la información que se
produce a los anchos de banda de los sistemas de transmisión de la información como por ejemplo el
ADSL.
Los estandáres de compresión actuales son el MJPEG y MPG4, este último es el más reciente y potente.
|
¿Es necesario algún software especifico para el acceso a las camaras ip? |
Para la visualización de las camaras ip lo unico que se necesita es que en el sistema operativo del
PC se encuentre instalado el Microsoft Internet Explorer , mediante el mismo tendremos acceso a la
dirección propia de la Cámara de Red, que nos mostrará las imágenes de lo que en ese momento este
sucediendo. Esto resulta extremadamente útil, ya que permitirá poder visualizar la cámara desde
cualquier ordenador, en cualquier parte del mundo, sin necesidad de haber instalado un software
especifico.
No obstante, con las camaras ip se adjunta un software de visualización de hasta 4 cámaras,
permitiendo la visualización simultanea de las mísmas, el control, la administración, ... y por supuesto la
reproducción de los videos que se hayan grabado mediante grabación programada, o como consecuencia
de alarmas.
|
¿Es posible configurar las camaras ip de forma remota? |
Las camaras ip y los Servidores de Vídeo solamente necesitan conectarse directamente a un PC
mediante un cable de red “cruzado” cuando se instalan por primera vez.
Una vez instalada, cualquier modificación de la configuración, de los ajustes de calidad de imagen, de las
contraseñas de acceso,... se realizará de forma remota desde cualquier punto del mundo, bastará con
conectarse a la cámara en modo “Administrador”.
|
